TMS coiffe rotateurs plafond
Le problème
Rainurage plafond manuel : épaules hors service en 1 h, arrêt moyen 60 jours.
Sept Tools
Le bras et le chariot portent la machine, l'opérateur guide la saignée.
Sept Tools
Rainurage plafond sur bras articulé, avec chariot Eland ou Gazelle, sans porter la machine

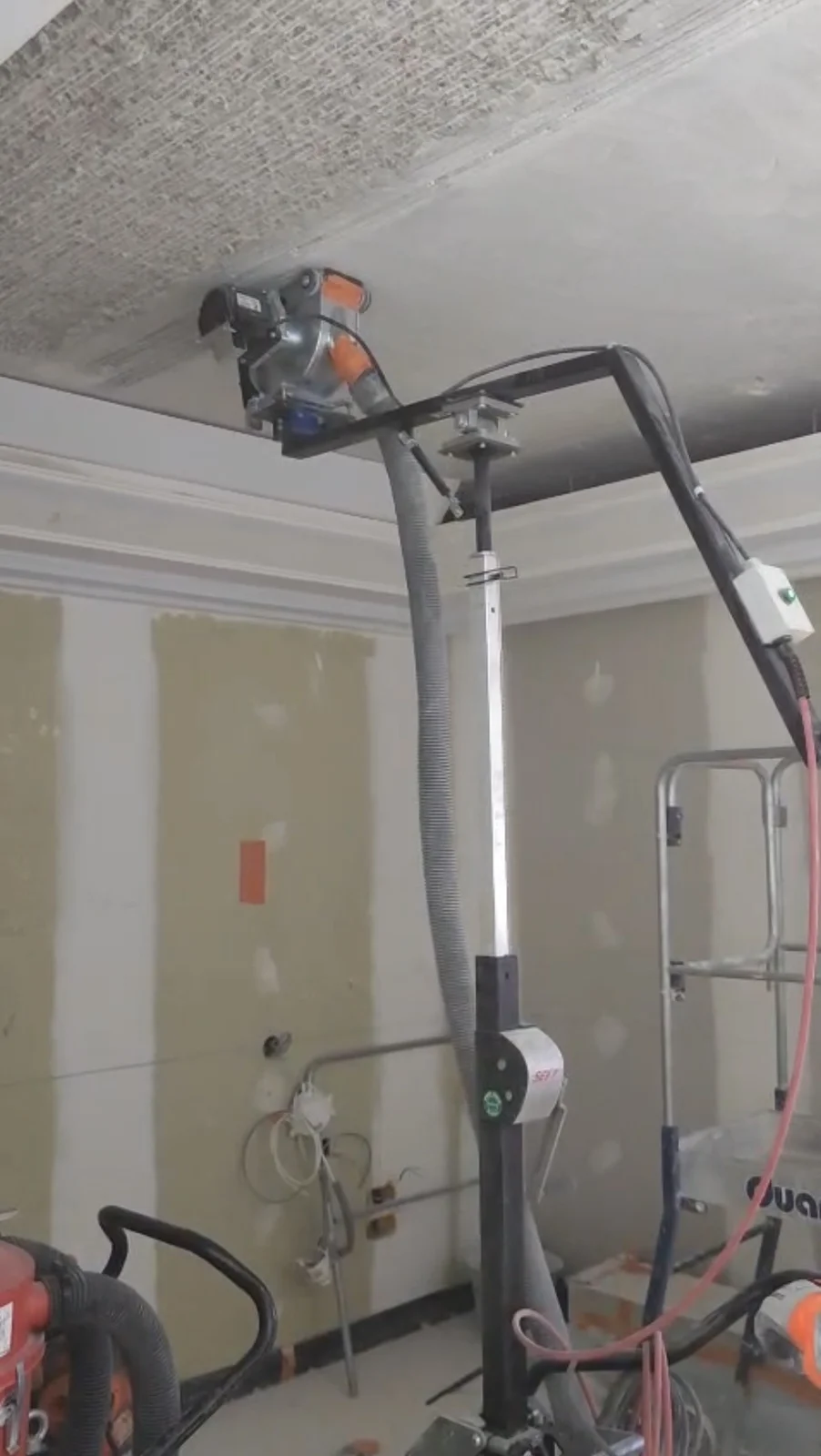

Rainureuse plafond RAI102834 : tête Desman montée sur bras articulé, avec chariot Eland ou Gazelle pour absorber la masse. Un rainurage plafond qui réduit la pénibilité, pour réseaux électriques et CVC suspendus.
Devis gratuit et sans engagement, réponse sous 1 jour ouvré. Matériel garanti 24 mois.
Le rainurage plafond est l'opération critique du tirage de réseaux en faux plafond et sous dalle. Câbles électriques tertiaires, réseaux CVC suspendus, fibre optique, domotique : chaque linéaire encastré passe par une saignée plafond. Réalisée manuellement à la disqueuse ou au burineur, l'opération est pénible, bruyante et expose l'opérateur aux poussières de silice. Sept Tools propose une machine dédiée : la rainureuse plafond RAI102834, tête Desman montée sur bras articulé, associée à un chariot Eland ou Gazelle pour absorber la masse. L'opérateur guide la machine sans la porter, un vérin à gaz pousse le bras pour garder la tête en appui contre le plafond, et l'aspiration à la source limite l'exposition aux poussières de silice ; le masque P2 reste obligatoire et l'évaluation de l'exposition se fait sur le chantier.
Nos solutions
Quelle machine pour votre chantier ?
Les machines ci-dessous sont sélectionnées pour cette application : moteurs brushless, captation des poussières à la source et conception anti-TMS. Devis sous 1 jour ouvré.
Voir tous nos produits

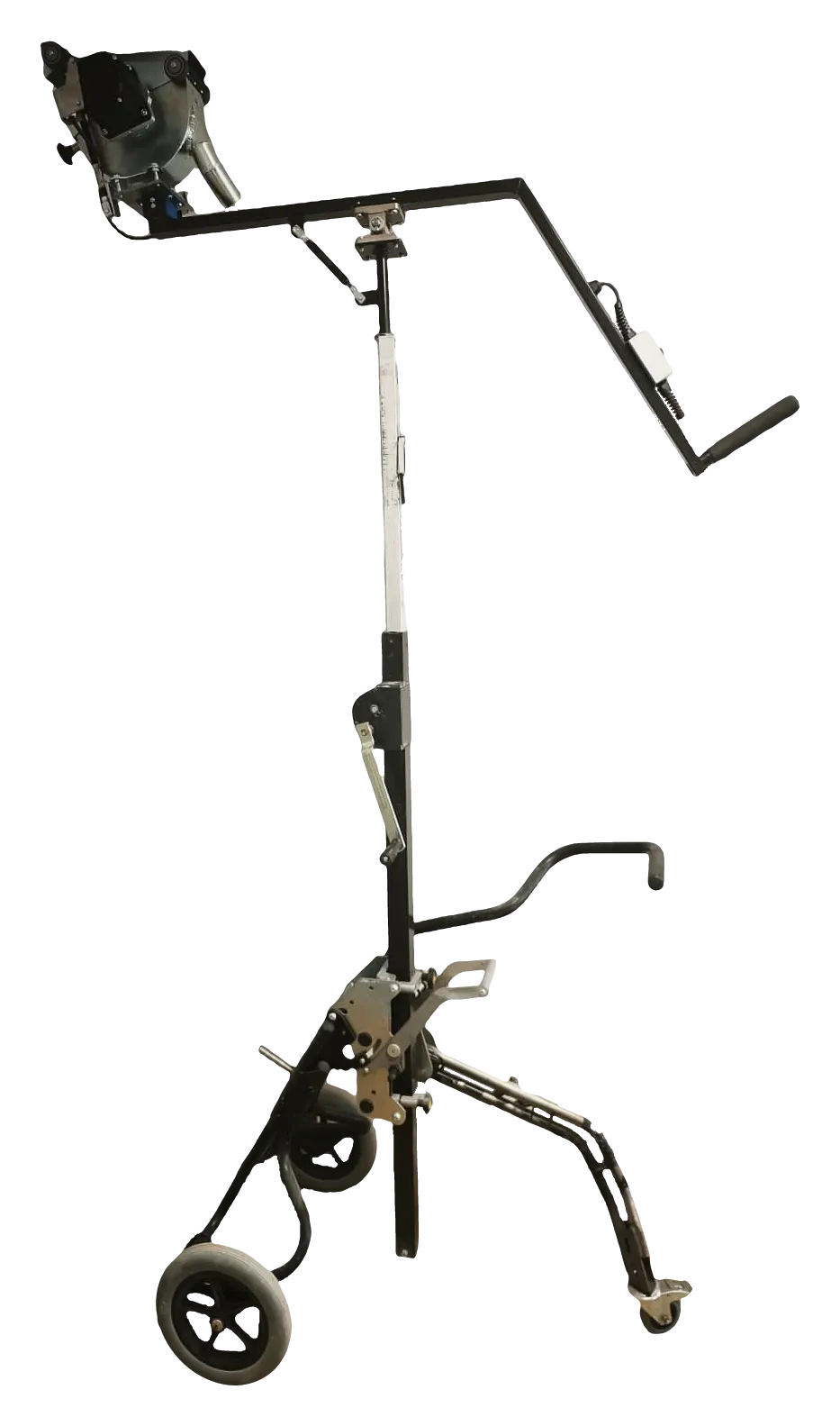

Rainureuse plafond

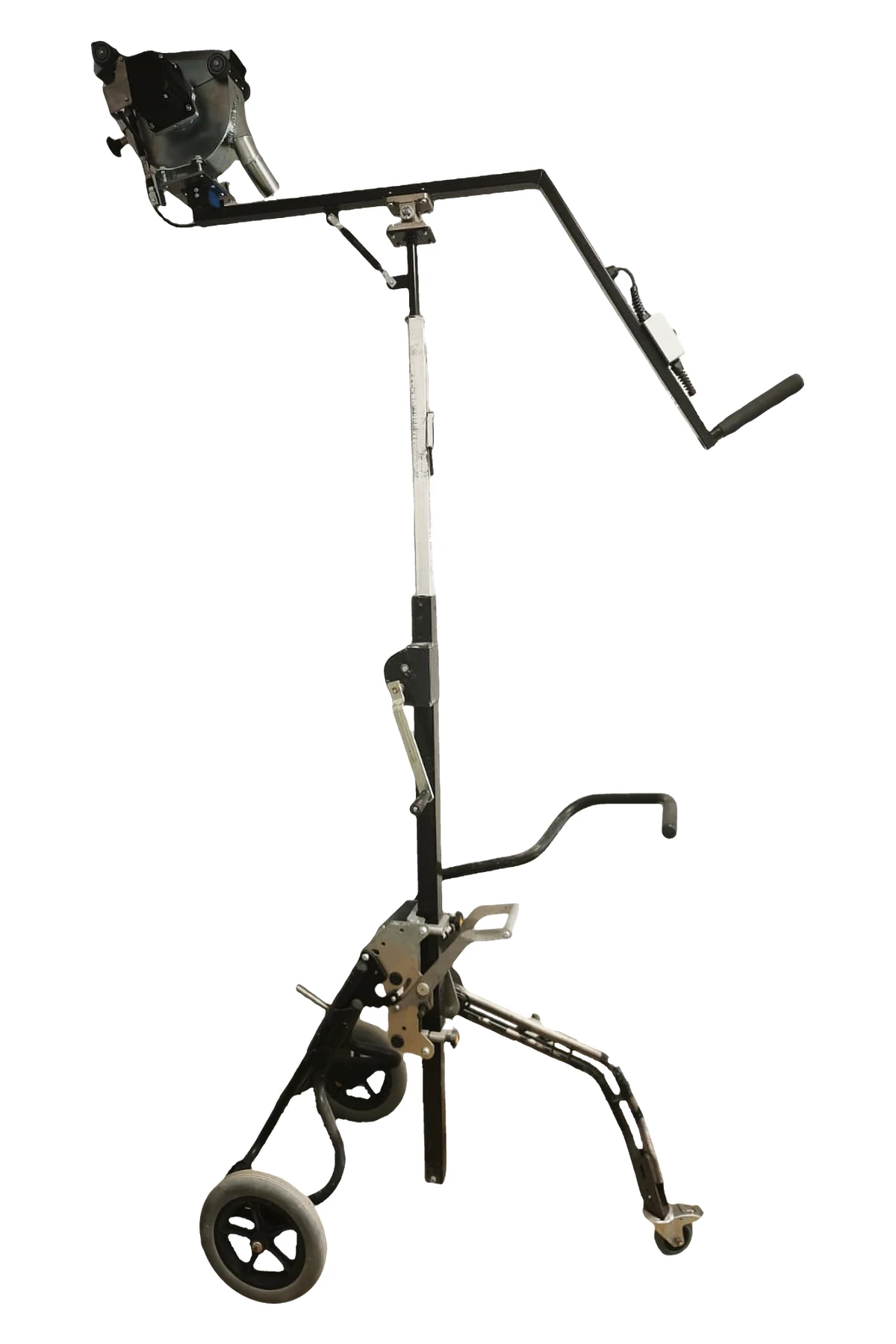

La rainureuse plafond Sept Tools reprend la tête de la rainureuse Desman et la monte sur un bras conçu pour le plafond. Elle s'associe à un chariot Eland ou à une Gazelle : l'opérateur guide la saignée au lieu de tenir la machine au-dessus de la tête. Mêmes capacités de saignée que la Desman, jusqu'à 50 mm de large et 50 mm de profondeur, moteur brushless sans charbons. Le carter se raccorde à un aspirateur classe H ; au plafond, le masque P2 reste obligatoire. Hauteur maximale de rainurage : 3 m.
IU33 Longopac
L'IU33 Longopac est notre aspirateur de chantier classe H pour captage HEPA H14 à la source. 1100 W, 25 kg, débit 65 l/s. Système d'ensachage Longopac : sac continu hermétique, vidage sans réouverture, élimination des reprises de poussière. Compatible avec toutes nos ponceuses, rabots, rainureuses et foreuses. Captage à la source pour aider à rester sous la VLEP silice cristalline de 0,1 mg/m³ (quartz, article R4412-149 du Code du travail). EN 60335-2-69 annexe AA. Roanne, diagnostic SAV sous 48 h ouvrées.
IU40
L'aspirateur IU40 est un aspirateur cyclonique à moteur universel bypass, conçu pour l'aspiration des poussières fines sur chantier. Sa conception compacte facilite le transport et offre une maniabilité stable. Équipé d'un système Longopac de 22 m, d'une cartouche filtrante HEPA + PTFE (18 500 cm2 de surface de filtration), d'un filtre absolu secondaire H14 (99,995 % à 0,12 µm, MPPS) et d'un débit d'air de 170 m3/h, il constitue la solution d'aspiration idéale pour les ponceuses Petit Potam et Fouine.
IU51
L'aspirateur IU51 est un aspirateur cyclonique à double moteur universel bypass. Extrêmement compact pour un transport facile et une excellente prise en main, il est idéal pour les espaces confinés. Son système de nettoyage automatique du filtre garantit une efficacité maximale en continu. Équipé de 2 cartouches ULPA+PTFE (22 000 cm2), d'un débit de 340 m3/h et du système Longopac 22 m. Compatible Petit Potam, Fouine et Castor.
IU81
L'aspirateur IU81 est un aspirateur cyclonique à triple moteur, référence du marché en termes de durabilité. Sa protection renforcée du filtre contre les matériaux abrasifs et son effet cyclonique amélioré en font la solution haute performance pour les chantiers exigeants. Nettoyage automatique du filtre (aussi en mode manuel). Équipé de 3 cartouches ULPA+PTFE (36 000 cm2), d'un débit de 510 m3/h et du système Longopac 22 m. Compatible Petit Potam, Fouine et Castor.
IU200
L'aspirateur IU200 est un aspirateur industriel à nettoyage automatique du filtre et système multi-filtres. Conçu pour un fonctionnement continu 24h/24 et 7j/7 sans maintenance, il offre une durabilité exceptionnelle. Aspiration industrielle de poussières fines pour un environnement de travail propre et sûr. Équipé de 5 cartouches HEPA + PTFE (100 000 cm2), d'une turbine délivrant 1100 m3/h et d'une cuve de grande capacité. Compatible Petit Potam, Fouine et Castor.
Performances mesurées
50 mm
Largeur maxi
Saignée jusqu'à 50 mm de large.
230 mm
Ø disque
Jusqu'à 4 disques diamant sur l'arbre.
50 mm
Profondeur 1 passe
ICTA, multicouche, tubes courants.
3 m
Hauteur maximale de rainurage
Tête Desman sur bras plafond, avec chariot Eland ou Gazelle.
Méthode traditionnelle vs Sept Tools
×
Rainurage plafond manuel / disqueuse
- Bras levés : 1 heure max avant TMS aigu
- Disqueuse manuelle : bruit et poussière extrêmes
- Poussière de silice qui retombe sur l'opérateur
- Tracé irrégulier en fatigue, rebouchage long
- Saignées plafond : opération redoutée sur chantier
✓
Rainureuse plafond RAI102834 + Eland ou Gazelle
- Bras et chariot portent la machine, l'opérateur guide
- Desman brushless, moteur sans charbons
- IU33 Longopac HEPA H14 : captage à la source, exposition réduite
- Tracé précision même en série, rebouchage rapide
- Opération routinière, cadence soutenue
Pourquoi Sept Tools
Pourquoi choisir le brushless français ?
Brushless Desman couple constant
Couple constant sur béton armé plafond dense, cadence préservée.
Bras plafond à vérin à gaz
Tête en appui contre le plafond, guidage par poignée.
Chariot Eland ou Gazelle
Positionnement saignée à saignée sans effort, ensemble complet mobile.
Aspiration IU33 Longopac
Captage source classe H, qui limite l'exposition aux poussières.
Notre méthode rainurage plafond
1
Tracé cordeau plafond
Marquage passages réseaux : tracé droit, repères laser.
2
Montage ensemble
Rainureuse plafond RAI102834 sur chariot Eland ou Gazelle, positionnement zone.
3
Saignée brushless
Guidage précision bras, avance régulière, couple constant.
4
Aspiration source
IU33 Longopac : captage source, ensachage hermétique.
5
Pose réseaux
Encastrement immédiat gaines ou tubes, rebouchage enduit.
- 1
Tracé cordeau plafond
Marquage passages réseaux : tracé droit, repères laser.
- 2
Montage ensemble
Rainureuse plafond RAI102834 sur chariot Eland ou Gazelle, positionnement zone.
- 3
Saignée brushless
Guidage précision bras, avance régulière, couple constant.
- 4
Aspiration source
IU33 Longopac : captage source, ensachage hermétique.
- 5
Pose réseaux
Encastrement immédiat gaines ou tubes, rebouchage enduit.
Défis et solutions
Quels défis, et comment les résoudre ?
Masse Desman bras levés
Le problème
Rainureuse portée bras levés, au-dessus de la tête.
Sept Tools
Le bras et le chariot portent la masse : l'opérateur ne tient plus la machine.
Silice retombante opérateur
Le problème
Fines plafond qui retombent sur le visage de l'opérateur.
Sept Tools
IU33 Longopac HEPA H14 captage source 65 l/s, masque P2 obligatoire.
Tracé dévié en fatigue
Le problème
Saignée plafond manuelle : tracé dévie après 30 min, rebouchage doublé.
Sept Tools
Guidage bras articulé + couple constant brushless : tracé net en série.
Mobilité limitée équilibreur fixe
Le problème
Compensateur fixe : zone de travail réduite, déplacements fréquents.
Sept Tools
Bras articulé sur chariot Eland ou Gazelle : le chariot se déplace équipé, sans démontage, d'une zone à la suivante.
Absentéisme TMS ensemble improvisé
Le problème
Ensemble non dédié : absentéisme TMS 60 jours/an, cadence dégradée de 40 %.
Sept Tools
Architecture dédiée Sept Tools : amortissement 6 à 10 mois, cadence soutenue.
Cas d'usage
Pour quels chantiers ?
Bureaux tertiaires réseaux plafond
Saignées plafond pour gaines ICTA et câbles tertiaires encastrés en dalle pleine. Finition architecturale sans goulotte : 20 à 40 mètres linéaires par poste avec bras articulé.
Rénovation hôtellerie CVC sous dalle
Passage de canalisations multicouche et PER dans dalles béton avant pose de faux plafond acoustique. Secteur hôtellerie et EHPAD : 15 à 30 mètres linéaires par poste.
Déploiement fibre tertiaire sous dalle
Saignées fines pour fibre optique en immeubles de bureaux et data centers. Tracé propre pour rebouchage invisible, 30 à 50 mètres linéaires par poste.
Domotique et contrôle d'accès bureaux
Encastrement câbles domotique, alarme, contrôle d'accès en rénovation tertiaire premium. Solution rapide vs percement traversant, 25 à 45 mètres linéaires par poste.
Questions fréquentes
Vos questions, nos réponses
Pourquoi un ensemble dédié pour le plafond ?
Le rainurage plafond manuel atteint vite ses limites physiques : bras levés, poids de la Desman, fatigue cumulée. La rainureuse plafond RAI102834, sur bras articulé avec chariot Eland ou Gazelle, transforme cette opération pénible en geste guidé : l'opérateur ne porte plus la machine, la pénibilité est réduite.
Comment fonctionne le bras plafond ?
Le bras de la rainureuse plafond RAI102834 pivote sur une platine en tête du mât du chariot, et un vérin à gaz le pousse pour garder la tête Desman en appui contre le plafond, sur ses galets. L'opérateur guide l'avance par la poignée sans porter la charge.
Quelle profondeur maximum en plafond ?
La rainureuse plafond RAI102834, tête Desman, atteint 50 mm de profondeur et 50 mm de large en une passe (jusqu'à 3 disques Ø 230 mm), suffisant pour la quasi-totalité des gaines ICTA, tubes multicouche et passages câbles courants. Avec 4 disques, la largeur reste limitée à 50 mm et les 50 mm de profondeur s'atteignent en deux passes.
Peut-on rainurer du béton armé en plafond ?
Oui, avec des disques diamant adaptés. Sur béton armé dense en plafond, la cadence est environ 25% inférieure à un plafond en béton standard. Le repérage radar des armatures est recommandé pour éviter les accrocs.
Délai d'amortissement pour un électricien tertiaire ?
Pour un électricien réalisant des rénovations tertiaires régulières avec réseaux plafond encastrés, l'ensemble rainurage plafond s'amortit en 6 à 10 mois. L'amortissement vient du gain de temps et de la pénibilité réduite.
Pour aller plus loin
Solutions et techniques liées
01 : Productivité mesurée
Rainurage plafond : cadences par matériau
Rainureuse plafond RAI102834 : tête Desman sur bras, chariot Eland ou Gazelle.
| Solution | Béton | Béton armé | Enduits et colles | Bitumineux et résines | Revêtements époxy |
|---|---|---|---|---|---|
| Rainureuse plafond RAI102834 (Desman sur bras, chariot Eland ou Gazelle) Tête Desman montée sur bras, portée par un chariot Eland ou Gazelle qui absorbe la masse. Un rainurage plafond qui réduit la pénibilité. | 8-12 | 8-12 | - | - | - |
Cadences en ml/h
Unité : mètres linéaires par heure (ml/h). Cadences mesurées brushless Sept-Tools en conditions chantier réelles.
Comparer aux concurrents
Comparer aux concurrents Voyez les vraies différences : moteur, transmission, tr/min, poids, aspiration, côte à côte sur données constructeur.
